CPZ005

m

Muret guia per a piló-pantalla (barrette).

168,02€

Doble muret guia, per a piló-pantalla (barrette), de formigó armat de secció 70x25 cm; realitzat amb formigó HA-25/F/20/XC2 fabricat en central, i abocament des de camió, i acer UNE-EN 10080 B 500 S, amb una quantia aproximada de 25 kg/m; muntatge i desmuntatge del sistema d'encofrat recuperable metàl·lic a dues cares. Inclús filferro de lligar, separadors i líquid desencofrant MasterFinish RL 294 "Master Builders Solutions", per evitar l'adherència del formigó a l'encofrat. El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra. El preu inclou la demolició del muret guia amb retroexcavadora amb martell trencador i la càrrega mecànica d'enderrocs sobre camió o contenidor.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt08eme040

m²

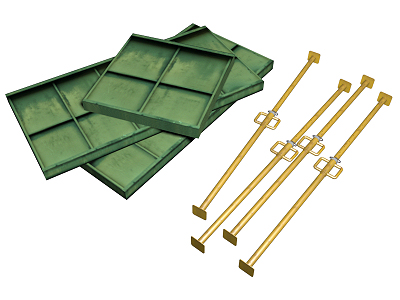

Panells metàl·lics de varies dimensions, per encofrar elements de formigó.

0,007

52,00

0,36

mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,028

6,32

0,18

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,018

19,25

0,35

mt08eme051a

m

Fleix d'acer galvanitzat, per a encofrat metàl·lic.

0,140

0,29

0,04

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,270

1,50

0,41

mt08var060

kg

Puntes d'acer de 20x100 mm.

0,140

8,75

1,23

mt08dba010g

l

Agent desemmotllant, a base d'olis especials, emulsionant en aigua MasterFinish RL 294 "Master Builders Solutions", per a encofrats metàl·lics, fenòlics o de fusta.

0,042

1,86

0,08

mt07aco020a

U

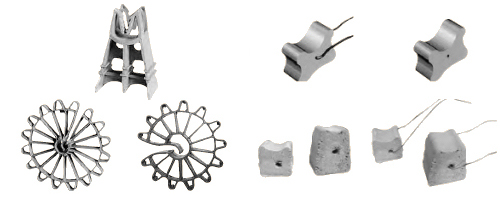

Separador homologat per fonamentacions.

3,000

0,15

0,45

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

25,000

1,60

40,00

mt10haf010ctms

m³

Formigó HA-25/F/20/XC2, fabricat en central.

0,385

92,20

35,50

Subtotal materials:

78,60

2

Equip i maquinària

mq01exn020a

h

Retroexcavadora hidràulica sobre pneumàtics, de 105 kW.

0,295

51,91

15,31

mq01ret010

h

Miniretrocarregadora sobre pneumàtics de 15 kW.

0,137

45,86

6,28

Subtotal equip i maquinària:

21,59

3

Mà d'obra

mo044

h

Oficial 1ª encofrador.

0,693

27,47

19,04

mo091

h

Ajudant encofrador.

0,925

24,43

22,60

mo043

h

Oficial 1ª ferrallista.

0,165

27,47

4,53

mo090

h

Ajudant ferrallista.

0,165

24,43

4,03

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,044

27,47

1,21

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,178

24,43

4,35

mo113

h

Peó ordinari construcció.

0,381

23,04

8,78

Subtotal mà d'obra:

64,54

4

Costos directes complementaris

%

Costos directes complementaris

2,000

164,73

3,29

Costos directes (1+2+3+4):

168,02

UNITAT D'OBRA CPZ005: MURET GUIA PER A PILÓ-PANTALLA (BARRETTE).

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Depenent de l'agressivitat i el nivell freàtic del terreny, és triarà el ciment adequat per a la fabricació del formigó, així com el seu dosatge i permeabilitat i l'espessor de recobriment dels armadures.

CARACTERÍSTIQUES TÈCNIQUES

Doble muret guia, per a piló-pantalla (barrette), de formigó armat de secció 70x25 cm; realitzat amb formigó HA-25/F/20/XC2 fabricat en central, i abocament des de camió, i acer UNE-EN 10080 B 500 S, amb una quantia aproximada de 25 kg/m; muntatge i desmuntatge del sistema d'encofrat recuperable metàl·lic a dues cares. Inclús filferro de lligar, separadors i líquid desencofrant MasterFinish RL 294 "Master Builders Solutions", per evitar l'adherència del formigó a l'encofrat.

NORMATIVA D'APLICACIÓ

Execució, control i documentació:

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada a eixos, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà a eixos de mur, la longitud realment executada segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra. El preu inclou la demolició del muret guia amb retroexcavadora amb martell trencador i la càrrega mecànica d'enderrocs sobre camió o contenidor.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 05 04

Terra i pedres diferents de les especificades en el codi 17 05 03.

700,000

437,500

17 01 01

Formigó (formigons, morters i prefabricats).

806,147

537,431

17 04 05

Ferro i acer.

50,590

24,090

17 02 01

Fusta.

0,232

0,211

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,003

0,002

Residus generats:

1.556,972

999,235

15 01 01

Envasos de paper i cartró.

0,216

0,288

15 01 04

Envasos metàl·lics.

0,002

0,003

Envasos:

0,218

0,291

Total residus:

1.557,190

999,526
