EHX005

m²

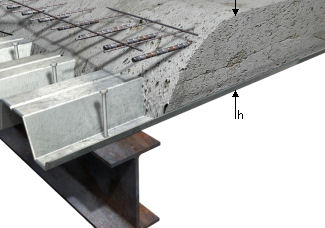

Llosa mixta amb xapa col·laborant.

113,55€

Llosa mixta de 10 cm de cantell, amb xapa col·laborant d'acer galvanitzat amb forma xapa grecada, de 0,75 mm d'espessor, 44 mm d'altura de perfil i 172 mm d'intereix, 10 connectors soldats d'acer galvanitzat, de 19 mm de diàmetre i 81 mm d'altura i formigó armat realitzat amb formigó HA-25/F/20/XC2 fabricat en central, i abocament amb cubilot, volum total de formigó 0,062 m³/m²; acer UNE-EN 10080 B 500 S, amb una quantia total de 1 kg/m²; i malla electrosoldada ME 15x30 Ø 6-6 B 500 T 6x2,20 UNE-EN 10080; recolzat tot això sobre estructura metàl·lica. Inclús peces angulars per rematades perimetrals i de volades, cargols per a fixació de les xapes, filferro de lligar, separadors i agent filmogen MasterKure 215 WB "Master Builders Solutions", per la cura de formigons i morters. El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra, però no inclou l'estructura metàl·lica.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt07pcl010aacba

m²

Perfil de xapa d'acer galvanitzat amb forma xapa grecada, de 0,75 mm d'espessor, 44 mm d'altura de perfil i 172 mm d'intereix, 7 a 8 kg/m² i un moment d'inèrcia de 30 a 40 cm4.

1,050

28,94

30,39

mt07pcl020

m

Peça angular de xapa d'acer galvanitzat, per rematades perimetrals i de volades.

0,040

27,20

1,09

mt07pcl030

U

Cargol autoforadant rosca-xapa, per a fixació de xapes.

6,000

0,35

2,10

mt07aco020i

U

Separador homologat per lloses.

3,000

0,09

0,27

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

1,000

1,60

1,60

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,028

1,50

0,04

mt07ame010h

m²

Malla electrosoldada ME 15x30 Ø 6-6 B 500 T 6x2,20 UNE-EN 10080.

1,150

3,53

4,06

mt10haf010ctms

m³

Formigó HA-25/F/20/XC2, fabricat en central.

0,065

92,20

5,99

mt07cem040a

U

Connector d'acer galvanitzat amb cap de disc, de 19 mm de diàmetre i 81 mm d'altura, per fixar a estructura d'acer mitjançant soldadura a la xapa col·laborant.

10,000

1,52

15,20

mt08cur020d

l

Agent filmogen MasterKure 215 WB "Master Builders Solutions", per la cura de formigons i morters.

0,150

1,61

0,24

Subtotal materials:

60,98

2

Equip i maquinària

mq08sol030

h

Equip i elements auxiliars per soldadura de connectors.

0,580

19,68

11,41

Subtotal equip i maquinària:

11,41

3

Mà d'obra

mo047

h

Oficial 1ª muntador d'estructura metàl·lica.

0,916

27,47

25,16

mo094

h

Ajudant muntador d'estructura metàl·lica.

0,354

24,43

8,65

mo043

h

Oficial 1ª ferrallista.

0,051

27,47

1,40

mo090

h

Ajudant ferrallista.

0,048

24,43

1,17

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,020

27,47

0,55

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,082

24,43

2,00

Subtotal mà d'obra:

38,93

4

Costos directes complementaris

%

Costos directes complementaris

2,000

111,32

2,23

Cost de manteniment decennal: 6,81€ en els primers 10 anys.

Costos directes (1+2+3+4):

113,55

UNITAT D'OBRA EHX005: LLOSA MIXTA AMB XAPA COL·LABORANT.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

La zona de soldadura no es pintarà. No es posarà en contacte directe l'acer amb altres metalls ni amb guixos.

CARACTERÍSTIQUES TÈCNIQUES

Llosa mixta de 10 cm de cantell, amb xapa col·laborant d'acer galvanitzat amb forma xapa grecada, de 0,75 mm d'espessor, 44 mm d'altura de perfil i 172 mm d'intereix, 10 connectors soldats d'acer galvanitzat, de 19 mm de diàmetre i 81 mm d'altura i formigó armat realitzat amb formigó HA-25/F/20/XC2 fabricat en central, i abocament amb cubilot, volum total de formigó 0,062 m³/m²; acer UNE-EN 10080 B 500 S, amb una quantia total de 1 kg/m²; i malla electrosoldada ME 15x30 Ø 6-6 B 500 T 6x2,20 UNE-EN 10080; recolzat tot això sobre estructura metàl·lica. Inclús peces angulars per rematades perimetrals i de volades, cargols per a fixació de les xapes, filferro de lligar, separadors i agent filmogen MasterKure 215 WB "Master Builders Solutions", per la cura de formigons i morters.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

Execució: UNE-EN 1994. Eurocódigo 4: Proyecto de estructuras mixtas de hormigón y acero.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m².

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra, però no inclou l'estructura metàl·lica.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 05

Ferro i acer.

0,099

0,047

17 01 01

Formigó (formigons, morters i prefabricats).

0,194

0,129

Residus generats:

0,293

0,176

15 01 01

Envasos de paper i cartró.

1,123

1,497

17 02 03

Plàstic.

0,484

0,807

Envasos:

1,607

2,304

Total residus:

1,900

2,480
