EHR015

m²

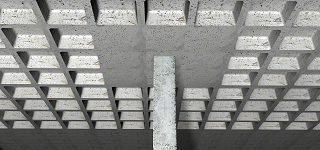

Forjat reticular amb cassetó recuperable.

120,46€

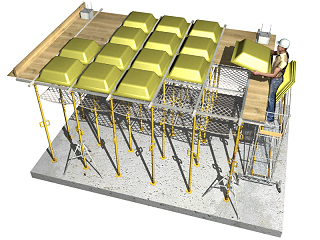

Sostre reticular de formigó armat amb cassetó recuperable, horitzontal, amb 15% de zones massisses, amb altura lliure de planta de fins a 3 m, cantell total 30 = 25+5 cm, realitzat amb formigó HA-25/F/20/XC2 fabricat en central, i abocament amb cubilot, volum 0,18 m³/m², i acer UNE-EN 10080 B 500 S en zona d'àbacs, nervis i cèrcols, quantia 19 kg/m²; nervis de formigó "in situ" de 12 cm de gruix, intereix 70 cm; cassetó recuperable de PVC, 64x70x25 cm; capa de compressió de 5 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080; muntatge i desmuntatge de sistema d'encofrat continu, amb acabat vist amb textura llisa, format per: superfície encofrant de taulers de fusta tractada, reforçats amb varetes i perfils, amortitzables en 20 usos; estructura suport horitzontal de sotaponts metàl·lics i accessoris de muntatge, amortitzables en 150 usos i estructura suport vertical de puntals metàl·lics, amortitzables en 150 usos, en zones massisses i muntatge i desmuntatge de sistema d'encofrat continu, format per: superfície encofrant de cassetons recuperables; estructura suport horitzontal de portasotaponts i guies metàl·liques i accessoris de muntatge, amortitzables en 150 usos i estructura suport vertical de puntals metàl·lics, amortitzables en 150 usos, en zones alleugerides. Inclús filferro de lligar, separadors, líquid desencofrant MasterFinish RL 211 "Master Builders Solutions", per evitar l'adherència del formigó a l'encofrat i agent filmogen MasterKure 220 WB "Master Builders Solutions", per la cura de formigons i morters. El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra, però no inclou els pilars.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt08eft035a

m²

Tauler de fusta tractada, de 30 mm d'espessor, reforçat amb varetes i perfils, per a encofrat de forjat reticular amb cassetó recuperable, per deixar un acabat vist del formigó.

0,008

61,90

0,50

mt08eva030

m²

Estructura suport per a encofrat recuperable, composta de: sotaponts metàl·lics i accessoris de muntatge.

0,001

102,00

0,10

mt08eva035

m²

Estructura suport per a encofrat de cassetons recuperables, composta de: portasotaponts i guies metàl·liques i accessoris de muntatge.

0,006

114,00

0,68

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,027

19,25

0,52

mt08cim030b

m³

Fusta de pi.

0,001

355,50

0,36

mt08var060

kg

Puntes d'acer de 20x100 mm.

0,006

8,75

0,05

mt08dba010e

l

Agent desemmotllant biodegradable en fase aquosa MasterFinish RL 211 "Master Builders Solutions", per a formigons amb acabat vist.

0,002

4,73

0,01

mt07cre010b

U

Cassetó recuperable de PVC, 64x70x25 cm. Inclús peces especials.

0,035

60,50

2,12

mt07aco020g

U

Separador homologat per forjats reticulars.

1,200

0,06

0,07

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

19,000

1,60

30,40

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,152

1,50

0,23

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

2,52

2,77

mt10haf010ctms

m³

Formigó HA-25/F/20/XC2, fabricat en central.

0,189

92,20

17,43

mt08cur010g

l

Agent filmogen MasterKure 220 WB "Master Builders Solutions", per la cura de formigons i morters, amb acabat vist.

0,150

3,33

0,50

Subtotal materials:

55,74

2

Mà d'obra

mo044

h

Oficial 1ª encofrador.

0,775

27,47

21,29

mo091

h

Ajudant encofrador.

0,775

24,43

18,93

mo043

h

Oficial 1ª ferrallista.

0,281

27,47

7,72

mo090

h

Ajudant ferrallista.

0,281

24,43

6,86

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,060

27,47

1,65

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,242

24,43

5,91

Subtotal mà d'obra:

62,36

3

Costos directes complementaris

%

Costos directes complementaris

2,000

118,10

2,36

Cost de manteniment decennal: 6,02€ en els primers 10 anys.

Costos directes (1+2+3):

120,46

UNITAT D'OBRA EHR015: FORJAT RETICULAR AMB CASSETÓ RECUPERABLE.

CARACTERÍSTIQUES TÈCNIQUES

Sostre reticular de formigó armat amb cassetó recuperable, horitzontal, amb 15% de zones massisses, amb altura lliure de planta de fins a 3 m, cantell total 30 = 25+5 cm, realitzat amb formigó HA-25/F/20/XC2 fabricat en central, i abocament amb cubilot, volum 0,18 m³/m², i acer UNE-EN 10080 B 500 S en zona d'àbacs, nervis i cèrcols, quantia 19 kg/m²; nervis de formigó "in situ" de 12 cm de gruix, intereix 70 cm; cassetó recuperable de PVC, 64x70x25 cm; capa de compressió de 5 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080; muntatge i desmuntatge de sistema d'encofrat continu, amb acabat vist amb textura llisa, format per: superfície encofrant de taulers de fusta tractada, reforçats amb varetes i perfils, amortitzables en 20 usos; estructura suport horitzontal de sotaponts metàl·lics i accessoris de muntatge, amortitzables en 150 usos i estructura suport vertical de puntals metàl·lics, amortitzables en 150 usos, en zones massisses i muntatge i desmuntatge de sistema d'encofrat continu, format per: superfície encofrant de cassetons recuperables; estructura suport horitzontal de portasotaponts i guies metàl·liques i accessoris de muntatge, amortitzables en 150 usos i estructura suport vertical de puntals metàl·lics, amortitzables en 150 usos, en zones alleugerides. Inclús filferro de lligar, separadors, líquid desencofrant MasterFinish RL 211 "Master Builders Solutions", per evitar l'adherència del formigó a l'encofrat i agent filmogen MasterKure 220 WB "Master Builders Solutions", per la cura de formigons i morters.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó:

Execució:

Muntatge i desmuntatge del sistema d'encofrat:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra, però no inclou els pilars.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,188

0,171

17 04 05

Ferro i acer.

0,445

0,212

17 02 03

Plàstic.

0,323

0,538

17 01 01

Formigó (formigons, morters i prefabricats).

0,563

0,375

Residus generats:

1,519

1,296

15 01 01

Envasos de paper i cartró.

0,086

0,115

Envasos:

0,086

0,115

Total residus:

1,605

1,411
