EHR020

m²

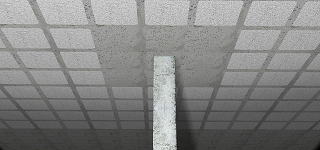

Forjat reticular amb cassetó perdut i pilars.

156,23€

Estructura de formigó armat, realitzada amb formigó HA-25/F/20/XC2 fabricat en central, amb un volum total de formigó en forjat amb cassetó perdut i pilars de 0,201 m³/m², i acer UNE-EN 10080 B 500 S en zona d'àbacs, bigues, nervis, cèrcols i pilars, amb una quantia total de 24 kg/m², composta dels següents elements: SOSTRE RETICULAR: horitzontal, amb 15% de zones massisses, cantell 30 = 25+5 cm; nervis de formigó "in situ" de 10 cm de gruix, intereix 80 cm; bloc de formigó, 70x23x25 cm; capa de compressió de 5 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080; amb muntatge i desmuntatge de sistema d'encofrat continu, amb acabat tipus industrial per revestir, format per: superfície encofrant de taulers de fusta tractada, reforçats amb varetes i perfils, amortitzables en 25 usos; estructura suport horitzontal de sotaponts metàl·lics i accessoris de muntatge, amortitzables en 150 usos i estructura suport vertical de puntals metàl·lics, amortitzables en 150 usos; PILARS: amb altura lliure de fins a 3 m i 30x30 cm de secció mitja, amb muntatge i desmuntatge del sistema d'encofrat de xapes metàl·liques reutilitzables. Inclús filferro de lligar, separadors, líquid desencofrant MasterFinish RL 294 "Master Builders Solutions", per evitar l'adherència del formigó a l'encofrat i agent filmogen MasterKure 215 WB "Master Builders Solutions", per la cura de formigons i morters. El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt07aco020b

U

Separador homologat per pilars.

0,500

0,06

0,03

mt08eup010b

m²

Xapa metàl·lica de 50x50 cm, per a encofrat de pilars de formigó armat de secció rectangular o quadrada, de fins a 3 m d'altura, inclús accessoris de muntatge.

0,007

48,00

0,34

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,034

19,25

0,65

mt08eft030a

m²

Tauler de fusta tractada, de 22 mm d'espessor, reforçat amb varetes i perfils.

0,044

45,50

2,00

mt08eva030

m²

Estructura suport per a encofrat recuperable, composta de: sotaponts metàl·lics i accessoris de muntatge.

0,007

102,00

0,71

mt08cim030b

m³

Fusta de pi.

0,003

355,50

1,07

mt08var060

kg

Puntes d'acer de 20x100 mm.

0,040

8,75

0,35

mt08dba010g

l

Agent desemmotllant, a base d'olis especials, emulsionant en aigua MasterFinish RL 294 "Master Builders Solutions", per a encofrats metàl·lics, fenòlics o de fusta.

0,030

1,86

0,06

mt07cho010l

U

Bloc de formigó, 70x23x25 cm, per sostre reticular, segons UNE-EN 13224. Inclús peces especials.

4,244

1,78

7,55

mt07aco020g

U

Separador homologat per forjats reticulars.

1,200

0,06

0,07

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

24,000

1,60

38,40

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,177

1,50

0,27

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

2,52

2,77

mt10haf010ctms

m³

Formigó HA-25/F/20/XC2, fabricat en central.

0,211

92,20

19,45

mt08cur020d

l

Agent filmogen MasterKure 215 WB "Master Builders Solutions", per la cura de formigons i morters.

0,150

1,61

0,24

Subtotal materials:

73,96

2

Mà d'obra

mo044

h

Oficial 1ª encofrador.

1,013

27,47

27,83

mo091

h

Ajudant encofrador.

1,025

24,43

25,04

mo043

h

Oficial 1ª ferrallista.

0,332

27,47

9,12

mo090

h

Ajudant ferrallista.

0,332

24,43

8,11

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,072

27,47

1,98

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,292

24,43

7,13

Subtotal mà d'obra:

79,21

3

Costos directes complementaris

%

Costos directes complementaris

2,000

153,17

3,06

Cost de manteniment decennal: 7,81€ en els primers 10 anys.

Costos directes (1+2+3):

156,23

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 13224:2011

1.8.2012

1.8.2013

2+

Productos prefabricados de hormigón. Elementos para forjados nervados.

UNITAT D'OBRA EHR020: FORJAT RETICULAR AMB CASSETÓ PERDUT I PILARS.

CARACTERÍSTIQUES TÈCNIQUES

Estructura de formigó armat, realitzada amb formigó HA-25/F/20/XC2 fabricat en central, amb un volum total de formigó en forjat amb cassetó perdut i pilars de 0,201 m³/m², i acer UNE-EN 10080 B 500 S en zona d'àbacs, bigues, nervis, cèrcols i pilars, amb una quantia total de 24 kg/m², composta dels següents elements: SOSTRE RETICULAR: horitzontal, amb 15% de zones massisses, cantell 30 = 25+5 cm; nervis de formigó "in situ" de 10 cm de gruix, intereix 80 cm; bloc de formigó, 70x23x25 cm; capa de compressió de 5 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080; amb muntatge i desmuntatge de sistema d'encofrat continu, amb acabat tipus industrial per revestir, format per: superfície encofrant de taulers de fusta tractada, reforçats amb varetes i perfils, amortitzables en 25 usos; estructura suport horitzontal de sotaponts metàl·lics i accessoris de muntatge, amortitzables en 150 usos i estructura suport vertical de puntals metàl·lics, amortitzables en 150 usos; PILARS: amb altura lliure de fins a 3 m i 30x30 cm de secció mitja, amb muntatge i desmuntatge del sistema d'encofrat de xapes metàl·liques reutilitzables. Inclús filferro de lligar, separadors, líquid desencofrant MasterFinish RL 294 "Master Builders Solutions", per evitar l'adherència del formigó a l'encofrat i agent filmogen MasterKure 215 WB "Master Builders Solutions", per la cura de formigons i morters.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó:

Execució:

Muntatge i desmuntatge del sistema d'encofrat:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 05

Ferro i acer.

0,776

0,370

17 02 01

Fusta.

0,702

0,638

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,002

0,001

17 01 01

Formigó (formigons, morters i prefabricats).

1,840

1,227

Residus generats:

3,320

2,236

15 01 01

Envasos de paper i cartró.

0,122

0,163

17 02 03

Plàstic.

0,021

0,035

17 02 01

Fusta.

0,072

0,065

Envasos:

0,215

0,263

Total residus:

3,535

2,499
