EMY240

U

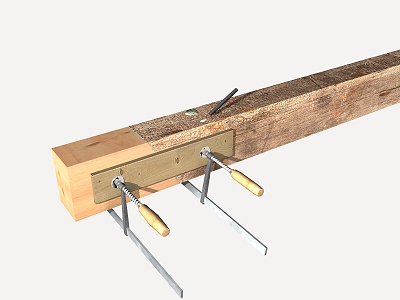

Reparació d'element de forjat de fusta, mitjançant pròtesi de fusta i armadura.

87,06€

Reparació d'extrem de bigueta de forjat de fusta, eliminant la zona deteriorada i col·locant una pròtesi de 10x15x50 cm de fusta serrada d'avet (Abies alba), acabat raspallat, per aplicacions estructurals, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, adherida a la fusta sana mitjançant resina epoxi-acrilat, lliure d'estirè, MasterFlow 920 AN "Master Builders Solutions". Unió de la pròtesi i la resta de la fusta sana mitjançant 4 barres corrugades de fibra de vidre reforçada amb resina de polièster, de 0,6 m de longitud cadascuna i 12 mm de diàmetre, allotjades en forats realitzats en la pròtesi i la fusta sana, i reompliment dels forats amb la mateixa resina. Muntatge i desmuntatge d'estintolament.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt08ema050b

m³

Fusta per a encofrar, de 26 mm d'espessor.

0,006

385,00

2,31

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,100

1,50

0,15

mt08var060

kg

Puntes d'acer de 20x100 mm.

0,050

8,75

0,44

mt08dba010d

l

Agent desemmotllant, a base d'olis especials, emulsionant en aigua, per a encofrats metàl·lics, fenòlics o de fusta.

0,030

1,80

0,05

mt50spa050m

m³

Tauló de fusta de pi, dimensions 20x7,2 cm.

0,001

439,20

0,44

mt50spa101

kg

Claus d'acer.

0,140

1,87

0,26

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,014

19,25

0,27

mt26reh100f

U

Cartutx de 380 ml de resina epoxi-acrilat, lliure d'estirè, MasterFlow 920 AN "Master Builders Solutions", de dos components, amb dosificador i filtre de mescla automàtica, per a ancoratges estructurals verticals i horitzontals.

0,639

15,67

10,01

mt07mee014fa

m³

Fusta serrada d'avet (Abies alba), acabat raspallat, per aplicacions estructurals, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller.

0,008

601,70

4,81

mt07cef010f

m

Barra corrugada de fibra de vidre reforçada amb resina de polièster, de 12 mm de diàmetre, amb superfície arenada com millora de l'adherència, per a armat i reforç estructural.

2,400

8,93

21,43

Subtotal materials:

40,17

2

Equip i maquinària

mq09sie010

h

Serra de cadena a benzina, de 50 cm d'espasa i 2 kW de potència.

0,063

3,36

0,21

Subtotal equip i maquinària:

0,21

3

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,724

27,50

19,91

mo112

h

Peó especialitzat construcció.

0,414

23,79

9,85

mo058

h

Ajudant fuster.

0,319

24,65

7,86

mo113

h

Peó ordinari construcció.

0,319

23,04

7,35

Subtotal mà d'obra:

44,97

4

Costos directes complementaris

%

Costos directes complementaris

2,000

85,35

1,71

Cost de manteniment decennal: 3,48€ en els primers 10 anys.

Costos directes (1+2+3+4):

87,06

UNITAT D'OBRA EMY240: REPARACIÓ D'ELEMENT DE FORJAT DE FUSTA, MITJANÇANT PRÒTESI DE FUSTA I ARMADURA.

CARACTERÍSTIQUES TÈCNIQUES

Reparació d'extrem de bigueta de forjat de fusta, eliminant la zona deteriorada i col·locant una pròtesi de 10x15x50 cm de fusta serrada d'avet (Abies alba), acabat raspallat, per aplicacions estructurals, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, adherida a la fusta sana mitjançant resina epoxi-acrilat, lliure d'estirè, MasterFlow 920 AN "Master Builders Solutions". Unió de la pròtesi i la resta de la fusta sana mitjançant 4 barres corrugades de fibra de vidre reforçada amb resina de polièster, de 0,6 m de longitud cadascuna i 12 mm de diàmetre, allotjades en forats realitzats en la pròtesi i la fusta sana, i reompliment dels forats amb la mateixa resina. Muntatge i desmuntatge d'estintolament.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

FASES D'EXECUCIÓ.

Instal·lació de l'estintolament. Tallada de la zona danyada i sanejament. Replanteig i ajust de la pròtesi de fusta. Aplicació de la resina sobre la fusta sana. Col·locació de la pròtesi i subjecció provisional d'aquesta. Execució dels forats, perforant tant la fusta sana com la pròtesi. Col·locació de les barres corrugades en les perforacions. Replè de les perforacions amb resina. Desmuntatge del sistema d'encofrat. Desmuntatge i retirada de l'estintolament. Retirada i arreplegat de enderrocs. Càrrega d'enderrocs sobre camió o contenidor.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,993

0,903

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,013

0,009

17 04 05

Ferro i acer.

0,139

0,066

Residus generats:

1,145

0,978

17 02 03

Plàstic.

0,128

0,213

Envasos:

0,128

0,213

Total residus:

1,273

1,191
